SIKA Dichtstoff Sikaflex - 529 Evolution Ocker 300 ml

Sikaflex®-529 Evolution ist ein spritzbarer, einkomponentiger Dichtstoff aus silanterminiertem Polymer (STP), der bei Einwirkung von Luftfeuchtigkeit aushärtet. Das Produkt wird zur Nahtabdichtung von werkseitigen Originalstrukturen (Flächen und Raupen) im Karosseriebau verwendet. Es zeigt eine gute Haftung auf den meisten gängigen Untergründen im Karosseriebau wie Metallgrundierungen und Lacken, Metallen und Kunststoffen. Die mit Sikaflex®-529 Evolution beschichteten Oberflächen weisen eine erhöhte Widerstandsfähigkeit, z. B. gegen Steinschlag, auf.

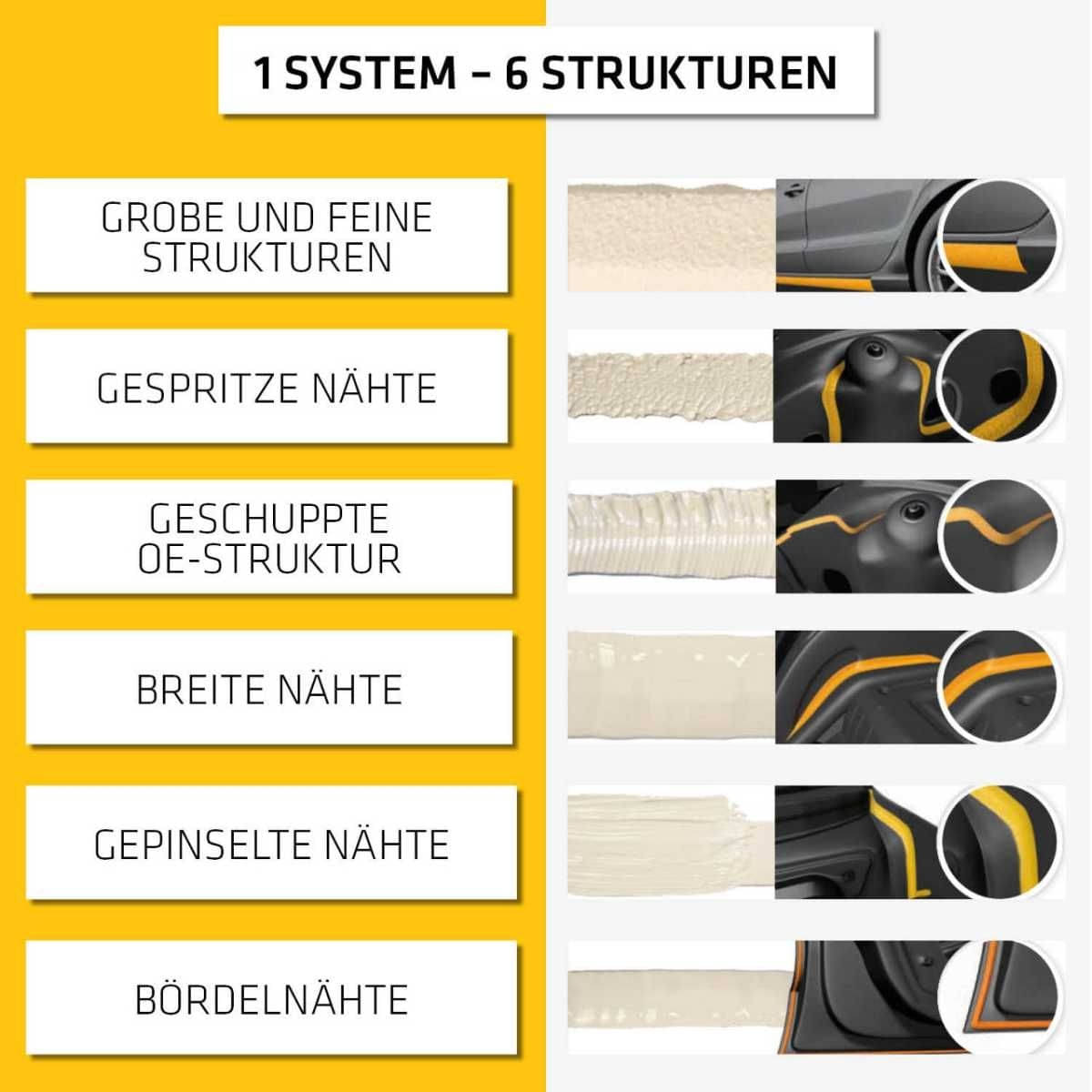

• Originalstrukturen leicht wiederherstellbar
• Überlackierbar mit verschiedenen Lacksystemen
• Hervorragende Verarbeitungseigenschaften mit geringem Spritznebel
• Gute Haftung auf einer Vielzahl von Untergründen
• Spritz- und Raupenauftrag möglich
• Geruchsarm
• Schwingungs- und schalldämpfend
• Frei von Lösemittel und Isocyanat
• Frei von Silikon und PVC
• Chemische Basis: Silanterminiertes Polymer (STP)
• Härtungsmechanismus: Feuchtigkeitshärtend
• Dichte vor Aushärtung: 1,49 kg/l
• Verarbeitungstemperatur: Umgebung 5 bis 40 °C
• Hautbildezeit (CQP019-1): 15 Minuten
• Volumenänderung (CQP014-1): 3 %
• Härte Shore A (CQP023-1 / ISO 48-4): 45
• Zugfestigkeit (CQP036-1 / ISO 527): 2,3 MPa
• Reißdehnung (CQP036-1 / ISO 527): 150 %
• Weiterreißwiderstand (CQP045-1 / ISO 34): 2,5 N/mm
• Einsatztemperatur (CQP513-1): -40 bis 80 °C

Anwendung

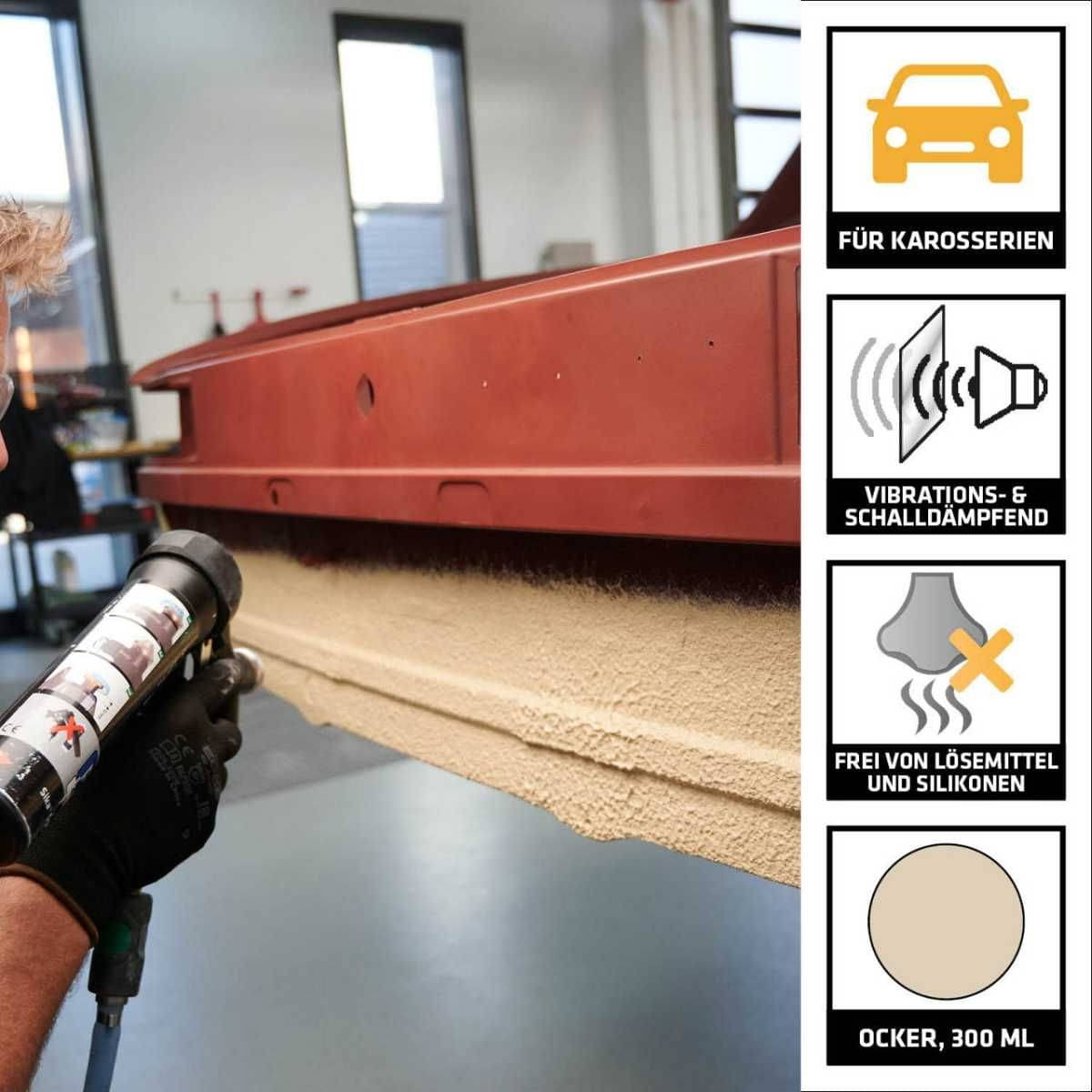

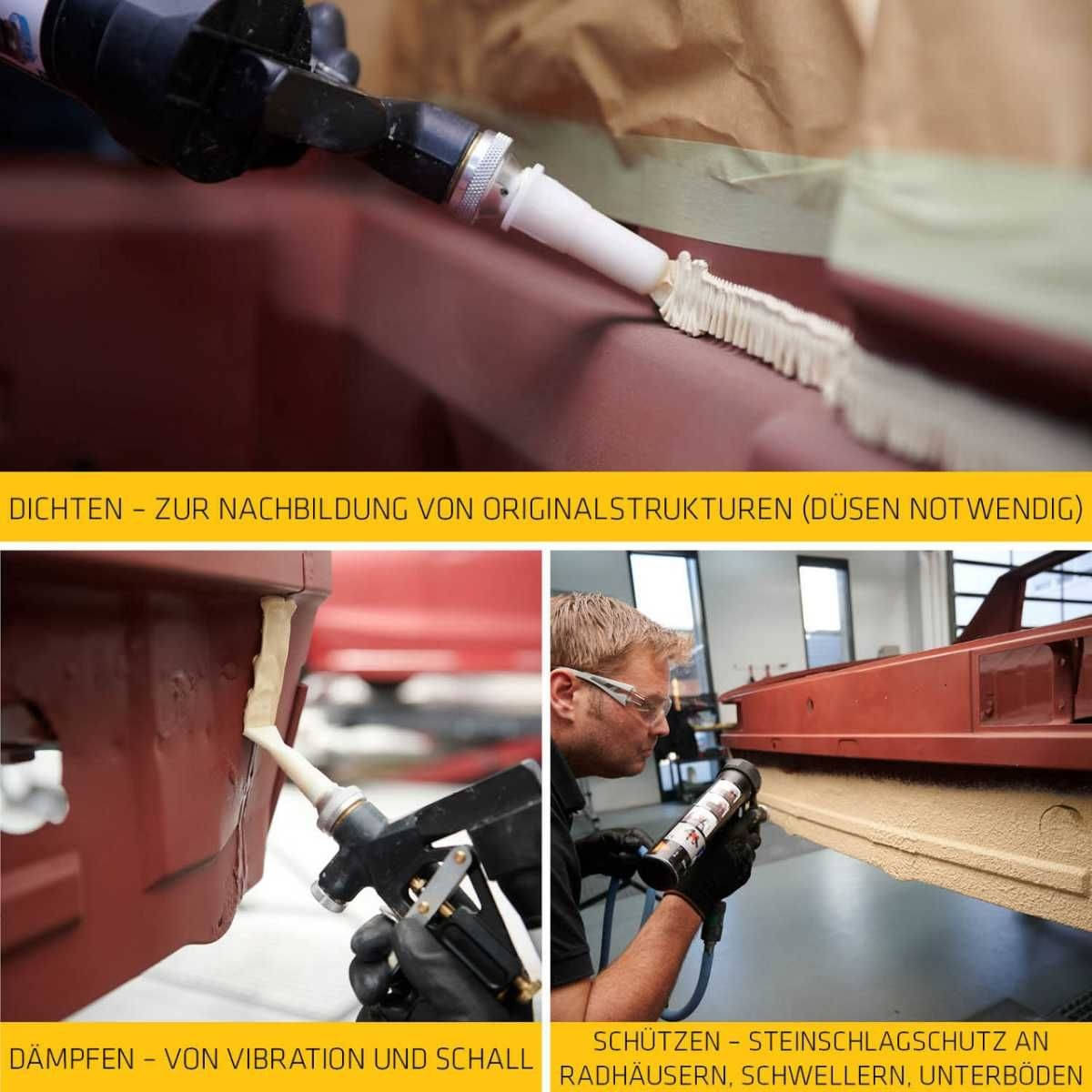

Sikaflex®-529 Evolution ist ein spritzbarer, elastischer Dichtstoff für Nahtabdichtungen, Überlappungsfugen und Steinschlagschutz bei Unfallreparaturen und im Karosseriebau. Herstellerempfehlungen beachten bevor Sikaflex®-529 Evolution auf spannungsrissgefährdeten Materialen verwendet wird. Dieses Produkt ist nur für erfahrene Anwender geeignet. Um Haftung und Materialverträglichkeit sicherzustellen, müssen Vorversuche mit Originalmaterialien unter den jeweiligen Bedingungen durchgeführt werden.

Oberflächenvorbehandlung

Die Oberflächen müssen sauber, trocken und frei von Fett, Öl, Staub und Verunreinigungen sein. Die Oberflächenvorbehandlung hängt von der spezifischen Beschaffenheit des Untergrundes ab und ist entscheidend für eine dauerhafte Verbindung. Hinweise zur Untergrundvorbehandlung sind in der aktuellen Sika® Vorbehandlungstabelle zu finden. Die dort enthaltenen Informationen basieren auf Erfahrungen und müssen in jedem Fall durch Vorversuche mit Originalmaterialien überprüft werden.

Verarbeitung

Sikaflex®-529 Evolution kann zwischen 5 °C und 40 °C (Umgebung und Produkt) verarbeitet werden. Änderungen in der Reaktivität und den Applikationseingenschaften müssen berücksichtigt werden. Die optimale Temperatur für Untergrund und Dichtstoff liegt zwischen 15 °C und 25 °C.
Sikaflex®-529 Evolution mit einer geeigneten manuellen, pneumatischen oder elektrisch betriebenen Pistole verarbeiten. Für die Spritzverarbeitung wird empfohlen, Sika® Spray (Kartusche) und Sika® Jetflow (Beutel) Dispenser zu verwenden. Andere Dispenser müssen auf ihre Eignung geprüft werden.

Abglätten

Das Abglätten muss innerhalb der Hautbildezeit des Dichtstoffs erfolgen. Zum Abglätten empfehlen wir Sika® Abglättmittel N. Andere Abglättmittel müssen auf ihre Eignung überprüft werden.

Entfernung

Nicht ausgehärtetes Sikaflex®-529 Evolution kann mit Sika® Remover-208 oder anderen geeigneten Lösemitteln von Werkzeugen und Geräten entfernt werden. Ausgehärtetes Material kann nur noch mechanisch entfernt werden. Hände/Haut müssen sofort mit geeigneten Reinigungstüchern (z.B. Sika® Handclean) oder Industriehandreinigern und Wasser gewaschen werden. Keine Lösemittel auf der Haut verwenden!

Überlackierbarkeit

Am besten kann Sikaflex®-529 Evolution innerhalb der Hautbildezeit überlackiert werden.
Wenn die Lackierung erfolgt, nachdem der Dichtstoff eine Haut gebildet hat, kann die Haftung durch eine Behandlung der Fugenoberfläche mit Sika® Aktivator-100 oder Sika® Aktivator-205 vor der Lackierung verbessert werden. Erfordert der Lack einen Einbrennprozess (über 80 °C), erzielt man das beste Ergebnis, wenn der Dichtstoff zuvor vollständig ausgehärtet ist. Die Lackverträglichkeit muss durch Vorversuche unter Produktionsbedingungen überprüft werden.
Da die Elastizität der Lacke geringer ist als diedes Dichtstoffs, kann es zu Lackrissen im Fugenbereich kommen.

H-Sätze

H226: Flüssigkeit und Dampf entzündbar.
H317: Kann allergische Hautreaktionen verursachen.
H318: Verursacht schwere Augenschäden.
H332: Gesundheitsschädlich bei Einatmen.
H361f: Kann vermutlich die Fruchtbarkeit beeinträchtigen.
H400: Sehr giftig für Wasserorganismen.
H411: Giftig für Wasserorganismen, mit langfristiger Wirkung.
H413: Kann für Wasserorganismen schädlich sein, mit langfristiger Wirkung.
