REVOTION Smarthome für Camper NODE-Battery - Smartes Energiemanagement

Die NODE Switch ist ein digitaler Schalter, der sämtliche Geräte und Verbraucher an- und ausschaltet und bereits absichert (E-Fuse). Digitaler Schalter (an/aus) bis 20A Integrierte Sicherung (frei einstellbar) Stromverbrauch pro Gerät messen Zusätzlich schaltbar durch physischen Schalter oder Taster Plus-Seite wird geschaltet Für 12V und 24V Systeme Ein Verbraucher/ Verbrauchergruppe pro NODE Spannungsbereich: 6 - 32 V Leistungsaufnahme: 0,5 W Max. Laststrom pro Ausgang: 30 A / 50ms Dauerhaft Laststrom pro Ausgang: 20 A bei 25° C Betriebstemperatur: - 20° C bis 50° C Gewicht: 58 g Maße: 25 x 45 x 80 mm Die NODE Switch ist der Schalter im REVOTION System, der es ermöglicht, Geräte und Verbraucher wie Pumpen, Kühlschränke, Lampen und Relais digital zu schalten (Ein/Aus). Dies steigert nicht nur den Bordkomfort, sondern auch die Sicherheit. Wie jede NODE im REVOTION System kann die NODE Switch drahtlos mit einem BRAIN verbunden und beliebig kombiniert werden. Jede NODE Switch steuert einen Verbraucher oder eine Verbrauchergruppe, und die App ermöglicht die individuelle Benennung und Icon-Zuordnung für jede NODE.Jedes an die NODE Switch angeschlossene Gerät wird durch die integrierte E-Fuse abgesichert. Der Sicherungswert ist in der App flexibel einstellbar (3-20A) und löst schneller aus als herkömmliche Stecksicherungen. Bei Auslösung der E-Fuse warnt die App, und die Sicherung kann mit einem einfachen Klick zurückgesetzt und erneut eingeschaltet werden. Dies trägt zur erhöhten Sicherheit bei und schützt vor Kabelbränden.Jede NODE Switch enthält einen eigenen Messshunt, der den Stromverbrauch jedes angeschlossenen Verbrauchers individuell misst und somit Kriechströme aufdeckt.Mehrere NODEs können in einer Kette über dieselbe Zuleitung verbunden werden, da jede NODE bereits den entsprechenden Verbraucher absichert. Eine NODE-Kette darf maximal 20A durchfließen, und die Zuleitung zu einer oder mehreren NODEs muss extern abgesichert werden (max. 20A). Die Verkabelung erfolgt mithilfe von WAGO-Kabelklemmen (bis 4mm² Kabelquerschnitt) und ermöglicht eine schnelle und unkomplizierte Installation. Größere Lasten können über ein separates Relais mit 12V Schalteingang ebenfalls geschaltet werden.Trotz der komfortablen App-Steuerung kann manchmal nichts einen einfachen Schalter ersetzen. An der NODE Switch gibt es daher einen separaten Eingang für einen physischen Schalter oder Taster, der mit dem mitgelieferten Stecker angeschlossen werden kann. Dadurch wird eine zusätzliche Redundanz geschaffen, da diese Schaltung unabhängig von BRAIN oder App funktioniert. Die NODE schaltet, sobald auf dem rechten Pin des Steckers eine Signalspannung von 12V oder 24V anliegt. Die Befestigung erfolgt über das DualLock Klicksystem und ermöglicht eine rückstandsfreie Montage. Lieferumfang: DualLock Klicksystem Gegenstück, Stecker für physischen Schalter. Hinweis: Die NODE Switch funktioniert nur in Kombination mit einem REVOTION BRAIN.

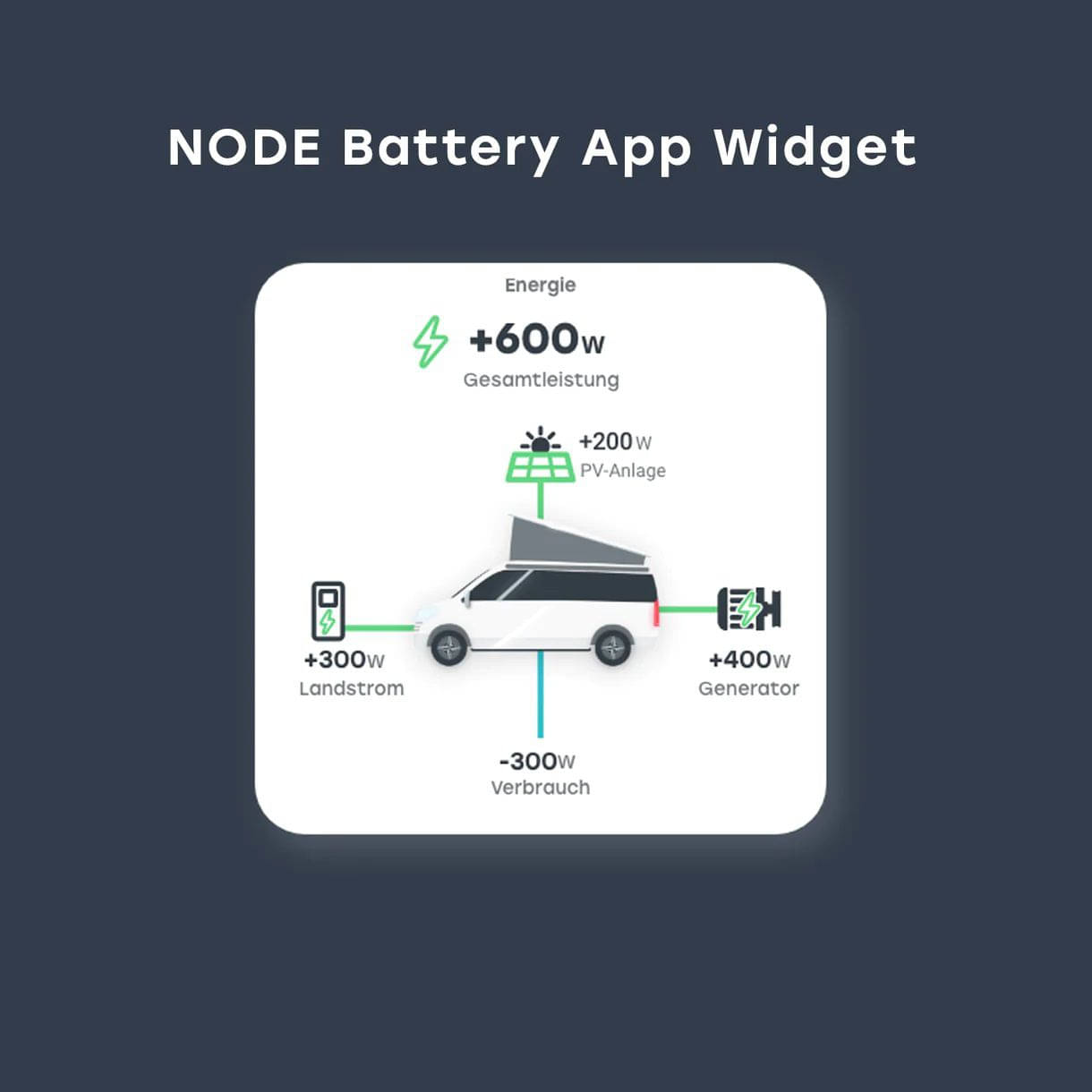

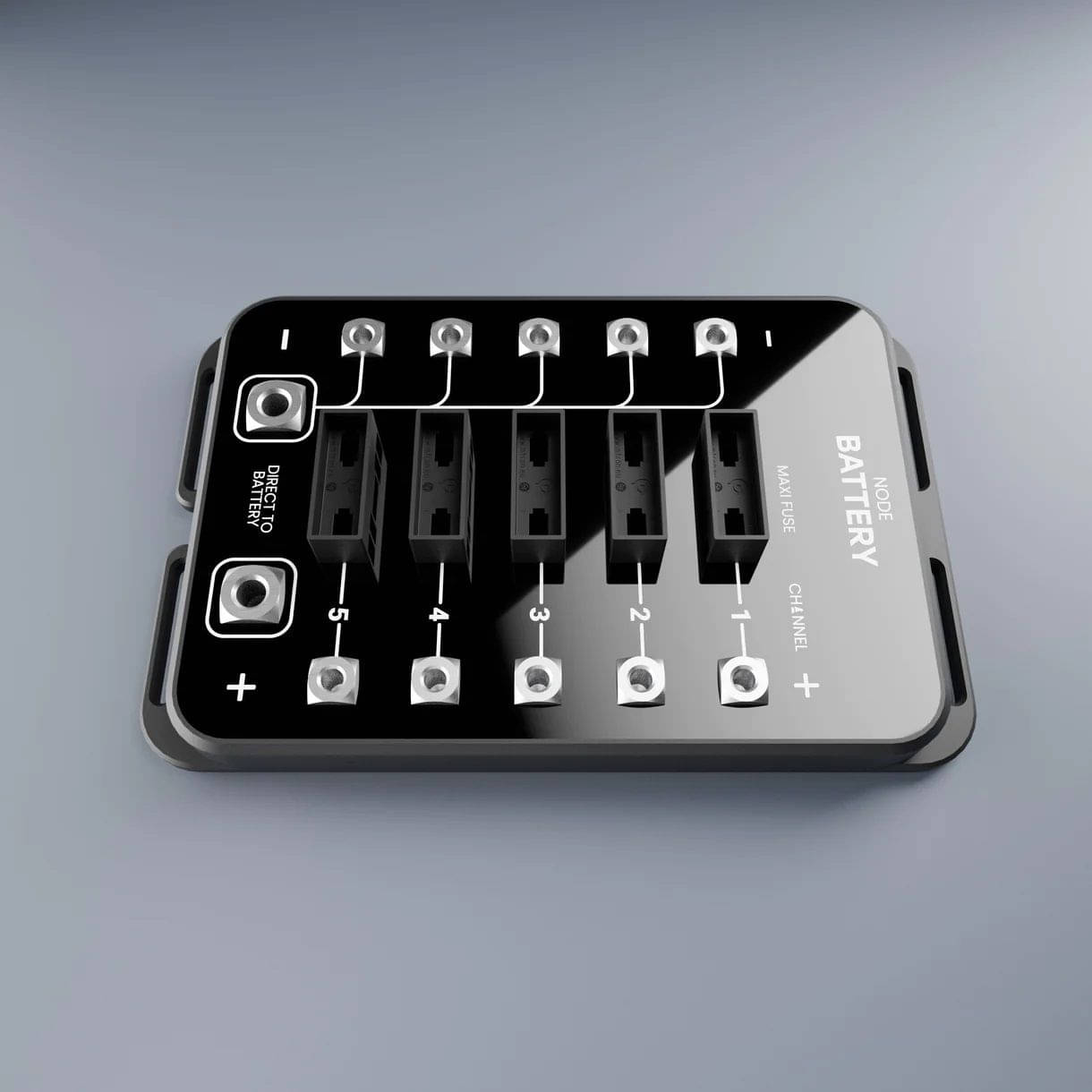

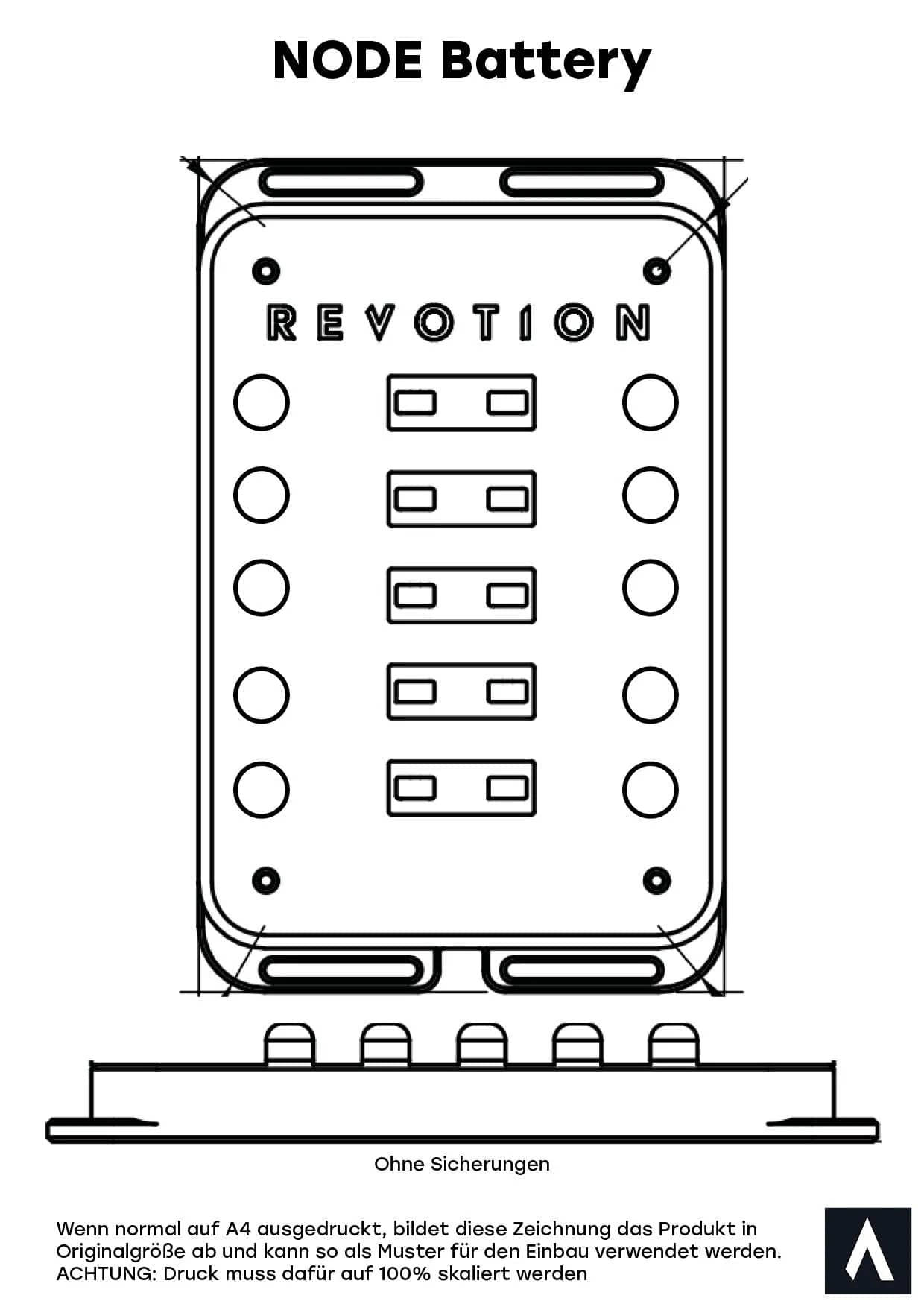

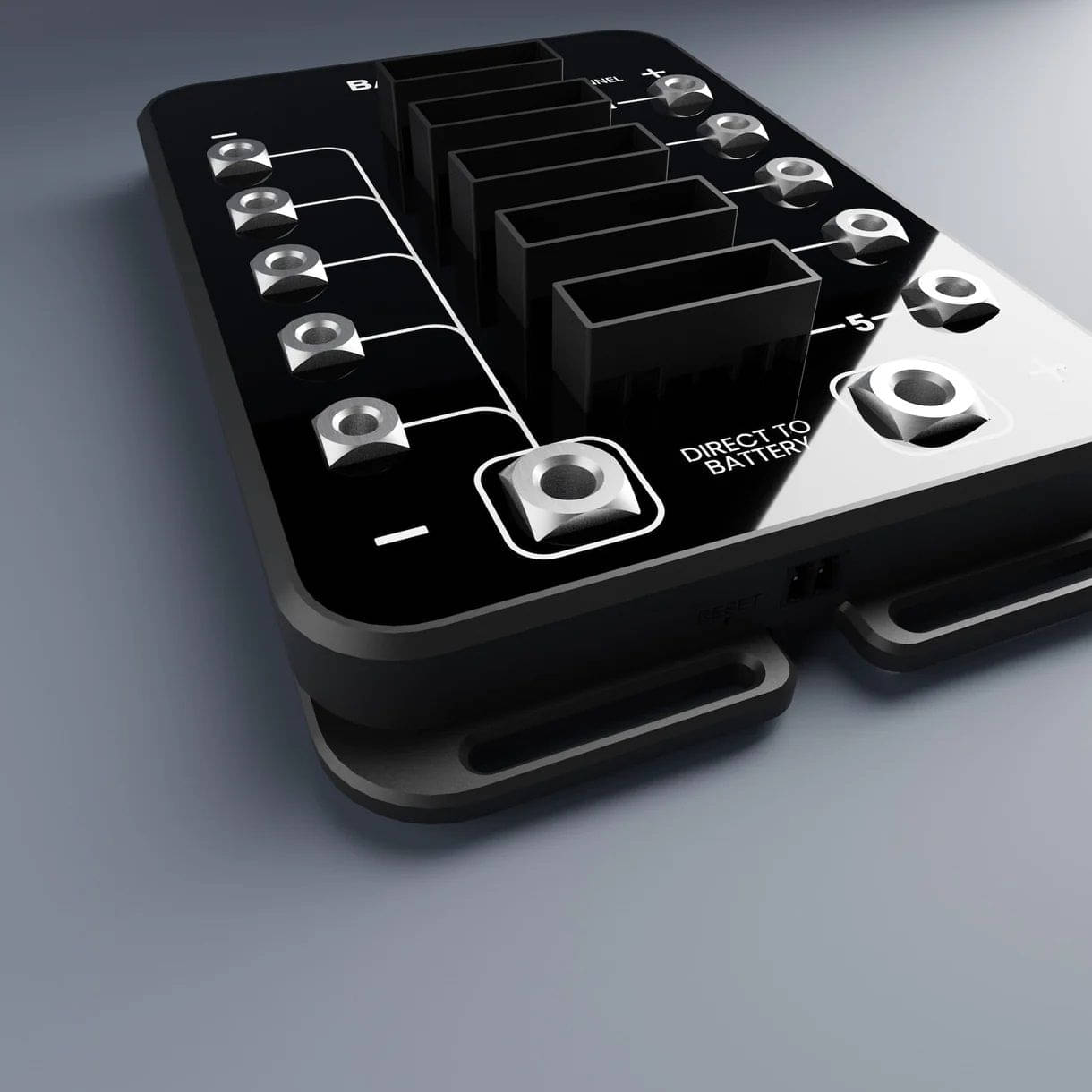

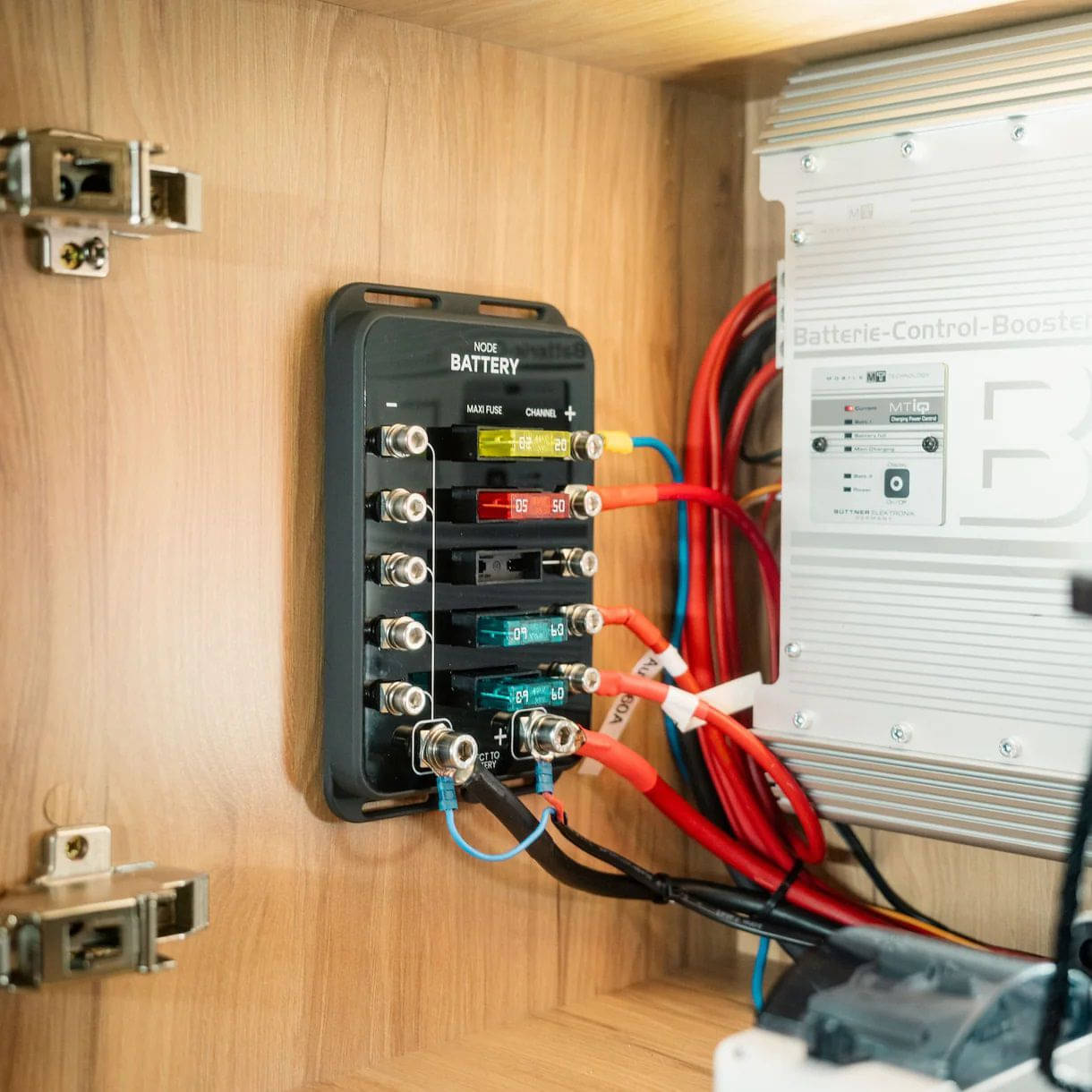

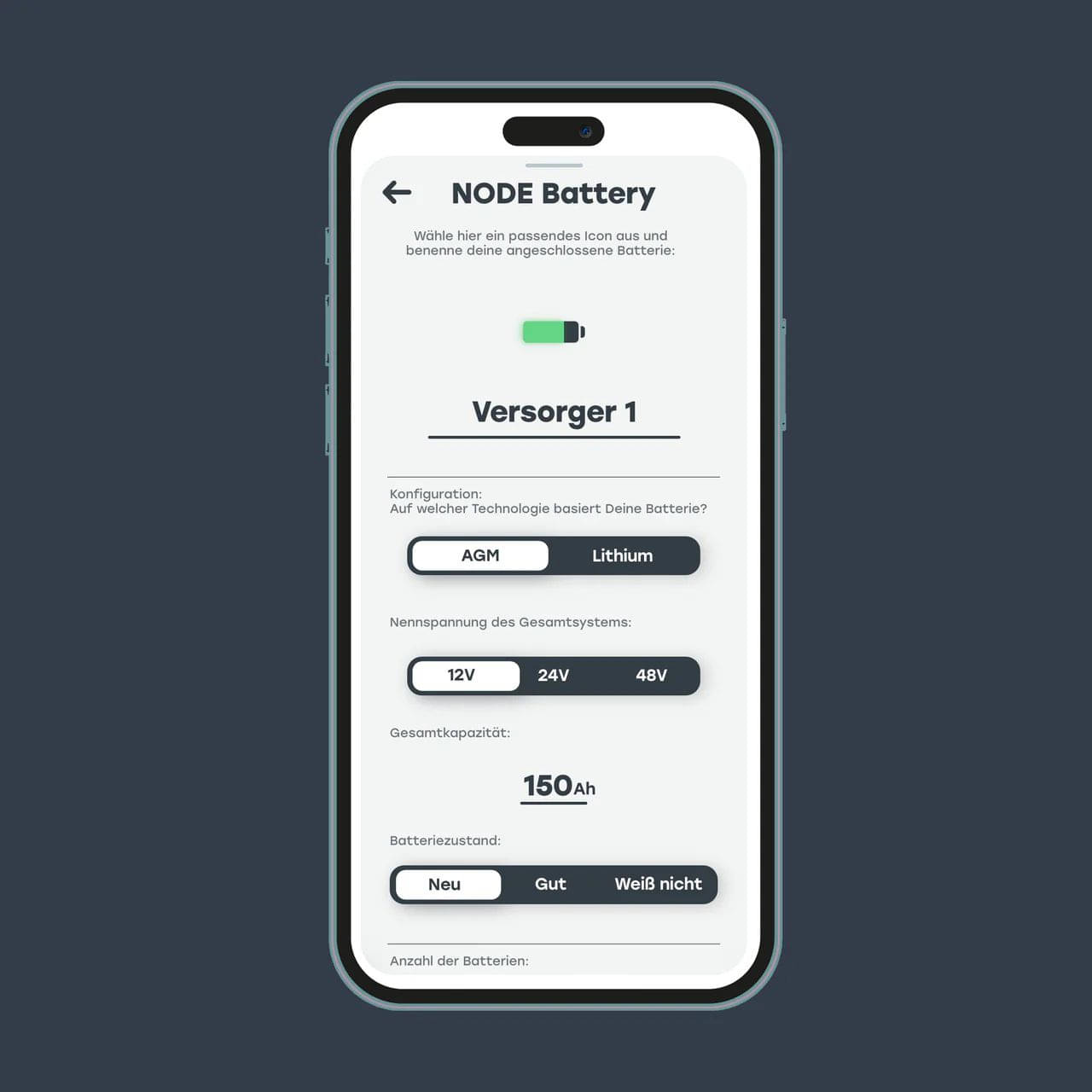

Die NODE Battery ist ein Batteriecomputer, der eigenständig den Füllstand ausrechnet und verschiedene Ströme von Verbrauchern und Erzeugern sichtbar macht. Präzise Batterieüberwachung Stromflüsse von einzelnen Verbrauchern & Erzeugern überwachen 5 Channels je 60A, max. 200A insgesamt Benachrichtigungen & Warnungen Eine NODE Battery pro Batterie (-bank) für 12V und 24V Systeme Spannungsbereich: 6 - 36 V Leistungsaufnahme: 0,5 W Max. Strom pro Kanal: 60 A bei 25° C Max. Strom Hauptanschluss: 200 A Betriebstemperatur: - 20° C bis 50° C Gewicht: 466 g Maße: 31 x 120 x 190 mm Die NODE Battery macht jede Batterie und jedes Ladegerät intelligent, unabhängig vom Hersteller, Batterietyp (Lithium oder AGM) oder der Schaltung (Reihe oder Parallel). Strom wird durch die NODE Battery sichtbar und leicht verständlich gemacht:Die herausragende Funktion besteht darin, dass die seitlichen Anschlüsse die Überwachung der einzelnen Ströme ermöglichen. Die NODE Battery verfügt über 5 Kanäle, die auf der Plus-Seite mit 5 Messshunts die individuellen Ströme pro Kanal messen.Durch die Zuweisung von Stromerzeugern und Verbrauchern zu den einzelnen Kanälen zeigt das Energie-Widget der App nicht nur den allgemeinen Stromfluss an, sondern auch die Herkunft und das Ziel des Stroms.Auf einen Blick und äußerst präzise lässt sich erkennen, wie viel Energie die Solaranlage gerade erzeugt, wie effektiv der Ladebooster arbeitet, wie viel Strom über Landstrom tatsächlich geladen wird oder wie hoch der aktuelle Gesamtverbrauch des Systems ist.Die NODE Battery eignet sich ideal für Nachrüstungen, da nicht alle Geräte smart sein müssen oder einem bestimmten Hersteller-Ökosystem angehören müssen. Es werden lediglich die fließenden Ströme gemessen, und Strom kennt keine Marken.Dank eines selbstlernenden Management-Systems wird der Batteriestand präzise gemessen und intuitiv dargestellt. Eine einfache Spannungsanzeige wird so zu einer intuitiven Prozentanzeige (z.B., 12,5V entspricht 90%) mit der verbleibenden Restzeit bei aktuellem Verbrauch, was einen erheblichen Komfort- und Sicherheitsgewinn darstellt.Der Anschluss erfolgt über M6 Schraubterminals für Erzeuger/Verbraucher (seitlich) und M8 Schraubterminals für die Hauptverbindung zur Batterie. Die einzelnen Kanäle werden durch "ATO Maxi" Sicherungen abgesichert. Befestigung: DualLock Klicksystem & Löcher für optionale Schraubverbindung. Lieferumfang: 2x DualLock Klicksystem Gegenstück, 10x M6 Schrauben, 2x M8 Schrauben (inklusive Unterlegscheiben und Sprengringe), 8x Maxi-Sicherungen (4x20A, 4x60A). Hinweis: Die NODE Battery funktioniert nur in Kombination mit einem REVOTION BRAIN. Sie ist nicht für die Überwachung von Starterbatterien im Fahrzeug geeignet, da die Anlaufströme zu hoch sind. Bei Wechselrichtern ist Vorsicht geboten, da je nach Leistungsklasse die Ströme zu hoch sein können und nicht über die NODE Battery laufen können.

Mit der NODE Level können sämtliche Füllstände der Tanks im Fahrzeug präzise ausgelesen werden. Präzise Füllstände stufenlos in % Umrechnung in verbleibenden Litern Bis zu 2 Tanksensoren pro NODE Level Benachrichtigungen & Warnungen Votronic Tankelektrode & 0-190 Ohm Widerstandssensor Für 12V und 24V Systeme Spannungsbereich: 6 - 36 V Leistungsaufnahme: 0,5 W Max. Durchfluss-Strom: 20 A Max. anschließbare Sensoren: 2 Betriebstemperatur: - 20° C bis 50° C Gewicht: 57 g Maße: 25 x 45 x 80 mm Mit der NODE Level kannst du die Füllstände der Tanks im Fahrzeug äußerst präzise auslesen. Dadurch ersetzen wir herkömmliche Tankgeber und eliminieren das Risiko, unangenehme Überraschungen in der Dusche durch schaumiges Haar zu erleben. Wie jede andere NODE im REVOTION System lässt sich die NODE Level drahtlos mit einem BRAIN verbinden und nach Belieben kombinieren. Jede NODE Level kann zwei Tanksensoren auslesen, und du kannst flexibel entscheiden, welche Tanks intelligent überwacht werden sollen. In der App kannst du die NODE Level individuell benennen und mit dynamisch animierten Icons versehen, beispielsweise für Frischwasser, Grauwasser, Schwarzwasser oder Kraftstoff.Die NODE Level ist kompatibel mit Votronic Tankgebern sowie handelsüblichen 0-190 Ohm Widerstandsgebern. Die Votronic Tankgeber arbeiten kapazitiv, sind äußerst präzise und lassen sich individuell an verschiedene Tankgrößen anpassen, da sie frei kürzbar sind. Die 0-190 Ohm Tankgeber messen über einen Schwimmer und können verschiedene Flüssigkeiten wie Öl oder Kraftstoff abbilden.Optional warnen dich Benachrichtigungen, wenn die Füllstände ein von dir festgelegtes Limit über- oder unterschreiten.Mehrere NODEs können in einer Kette über dieselbe Zuleitung verbunden werden, da jede NODE bereits den entsprechenden Verbraucher absichert. Eine NODE-Kette darf maximal 20A durchfließen, und die Zuleitung zu einer oder mehreren NODEs muss extern abgesichert werden (max. 20A). Die Verkabelung erfolgt einfach und unkompliziert durch WAGO-Kabelklemmen (bis 4mm² Kabelquerschnitt). Befestigung: Die Befestigung erfolgt über das DualLock Klicksystem und ermöglicht eine rückstandsfreie Montage. Lieferumfang: DualLock Klicksystem Gegenstück. Hinweis: Die NODE Level funktioniert ausschließlich in Kombination mit einem REVOTION BRAIN.

Mit der NODE Temp werden Temperaturen präzise gemessen. Dabei können die verbundenen Sensoren frei in Geräten oder auch im Außenbereich verbaut werden. Freie Temperatursensoren (wasserdicht) Zwei Sensoren pro NODE Benachrichtigungen & Warnungen Für 12V und 24V Systeme Spannungsbereich: 6 - 36 V Leistungsaufnahme: 0,5 W Max. Durchfluss-Strom: 20 A Max. anschließbare Sensoren: 2 Betriebstemperatur: - 20° C bis 50° C Gewicht: 57 g Maße: 25 x 45 x 80 mm Die NODE Temp erfüllt die Funktion eines digitalen Thermometers im REVOTION System, indem sie präzise die Temperaturen misst. Es besteht die Möglichkeit, bis zu zwei Sensoren anzuschließen, die anschließend nach Belieben platziert werden können. Die Anwendungsbereiche sind vielfältig - sei es im Innenraum, im Freien, im Kühlschrank, als Frostwarner für Grauwasser oder sogar an Batterieterminals für zusätzliche Sicherheit. Die Temperaturfühler können flexibel eingesetzt werden, und die Wahl darüber, was gemessen werden soll, liegt in deiner kreativen Entscheidung.Wie jede NODE im REVOTION System lässt sich die NODE Temp drahtlos mit einem BRAIN verbinden und nach Belieben kombinieren. Jede NODE Temp kann zwei Temperatursensoren auslesen und in der App frei benannt sowie mit Icons personalisiert werden.Die NODE Temp unterstützt die REVOTION Digitalsensoren in verschiedenen Längen sowie handelsübliche 1k NTC Analogsensoren.Optional warnen Benachrichtigungen, wenn die Temperaturen ein vorher festgelegtes Limit über- oder unterschreiten.Bei der Verkabelung mehrerer NODEs in einer Kette über dieselbe Zuleitung muss beachtet werden, dass jede NODE bereits den entsprechenden Verbraucher absichert. Eine NODE-Kette darf maximal 20A durchfließen, und die Zuleitung zu einer oder mehreren NODEs muss extern abgesichert werden (max. 20A). Die Verkabelung erfolgt einfach und unkompliziert durch WAGO-Kabelklemmen (bis 4mm² Kabelquerschnitt). Befestigung: Die Befestigung erfolgt über das DualLock Klicksystem und ermöglicht eine rückstandsfreie Montage. Lieferumfang: DualLock Klicksystem Gegenstück, Stecker für physischen Schalter. Hinweis: Die NODE Temp funktioniert ausschließlich in Kombination mit einem REVOTION BRAIN.

Die NODE Ambient steuert und dimmt farbige und einfarbige Lichter. Dimmen von LEDs über Masse Eine Lichtzone pro NODE Ambient Auswahl zwischen RGB, RGB-W, Weiss Zusätzlich schalt- und dimmbar durch physischen Taster Intuitive Steuerung & Stimmungen kreieren Integrierte Sicherung 5A (Self-Resetting) Für 12V und 24V Systeme Spannungsbereich: 6 - 36 V Leistungsaufnahme: 0,5 W Max. Durchfluss-Strom: 20 A Max. Strom: 5 A Betriebstemperatur: - 20° C bis 50° C Gewicht: 58 g Maße: 25 x 45 x 80 mm Die NODE Ambient fungiert als Lichtmodul im REVOTION System und schafft eine Atmosphäre zum Wohlfühlen. Sowohl farbige als auch weiße LEDs lassen sich damit dimmen und schalten. Dies bedeutet einen erheblichen Komfortgewinn - vom Bett aus das Licht mit dem Smartphone steuern oder das Fahrzeug bequem von draußen beleuchten, noch bevor man es betritt. Die NODE Ambient verfügt über einen Plus-Kanal und vier Minus-Kanäle, die die Farben eines RGB-W LED-Strips (Rot, Grün, Blau und Weiß) dimmen. In der Konfiguration der App wird festgelegt, welcher Typ angeschlossen ist, um das entsprechende Widget anzuzeigen.Mehrere NODEs können in einer Kette über dieselbe Zuleitung verbunden werden, da jede NODE bereits den jeweiligen Verbraucher absichert. Eine NODE-Kette darf maximal 20A durchfließen, und die Zuleitung zu einer oder mehreren NODEs muss extern abgesichert werden (max. 20A). Die Verkabelung erfolgt mithilfe von WAGO-Kabelklemmen (bis 4mm² Kabelquerschnitt für Dauerplus; bis 1,5 mm² für den LED-Ausgang) und ermöglicht eine schnelle und unkomplizierte Installation.Obwohl die Steuerung über die App äußerst komfortabel ist, gibt es manchmal nichts Besseres als einen einfachen Schalter: An der NODE Ambient befindet sich ein separater Eingang für einen physischen Taster, der mit dem mitgelieferten Stecker angeschlossen werden kann. Dadurch wird eine zusätzliche Redundanz geschaffen, da diese Schaltung unabhängig von BRAIN oder App funktioniert. Die NODE schaltet, sobald auf dem rechten Pin des Steckers eine Signalspannung von 12V oder 24V anliegt. Bei längerem Halten des Tasters dimmt die NODE eigenständig und speichert den Wert. Befestigung: Die Befestigung erfolgt über das DualLock Klicksystem und ermöglicht eine rückstandsfreie Montage. Lieferumfang: DualLock Klicksystem Gegenstück. Hinweis: Die NODE Ambient funktioniert ausschließlich in Kombination mit einem REVOTION BRAIN.

Integration von Victron Energy Direct Produkten Victron Energy SmartShunt Passthrough von VE-Direct für z.B. Weiterleitung an Cerbo GX für 12V und 24V Systeme Die NODE VE-Direct verknüpft das Victron Energy Ökosystem mit dem REVOTION Smart System. Durch die Kabelverbindung (VE-Direct) werden sämtliche Daten ausgelesen und in der REVOTION App dargestellt. Der Victron Energy SmartShunt kommt häufig zum Einsatz, wenn größere Verbraucher wie ein Wechselrichter mit hohen Strömen verbunden sind und der Füllstand der Batterie überwacht werden soll.Der Shunt zeigt den Gesamtstrom an, der durch die Batterie fließt, und berücksichtigt dabei alle Zuwächse und Abflüsse. Angenommen, die Solaranlage erzeugt 100W und gleichzeitig werden 150W verbraucht, misst der Shunt lediglich einen Verbrauch von 50W.Für die Überwachung der Einzelströme empfiehlt sich die Kombination mit der REVOTION NODE Battery. Diese integriert 5 Messshunts, die die Leistung von beispielsweise Solaranlagen, Ladeboostern, Ladegeräten und Verbrauchern separat anzeigen. Befestigung: Die Befestigung erfolgt über das DualLock Klicksystem und ermöglicht eine rückstandsfreie Montage. Lieferumfang: DualLock Klicksystem Gegenstück, VE-Direct-Kabel 30 cm. Hinweis: Die NODE VE-Direct funktioniert ausschließlich in Verbindung mit einem REVOTION BRAIN und einem Victron Energy SmartShunt.
